데카르트 좌표계의 MNL 함수(MNL functions in Cartesian coordinate)


[경고] 아래 글을 읽지 않고 "데카르트 좌표계의 MNL 함수"를 보면 바보로 느껴질 수 있습니다.
1. 데카르트 좌표계의 전자장 표현식
2. MNL 함수를 이용한 전자장 표현식

[확인] 본 페이지는 exp(-iωt) 시간약속을 사용하고 있습니다.


기계적으로 전자장 표현식(electromagnetic field representations)을 만들어 주는 획기적인 도구인 MNL 함수 개념을 이용해서 데카르트 좌표계(Cartesian coordinate system)의 MNL 함수 표현식을 만들어 보자.

                      (1)

                       (2)

식 (1)과 (2)에서 MNL 함수의 생성 함수(generating function) $\psi$는 아래 식을 만족한다.

                      (3)

식 (2)에 있는 안내 벡터(piloting vector ) $\bar p$는 다음 관계가 성립해야 한다.

                      (4)

편하게 안내 벡터 $\bar p = \hat z$라고 가정하자. 그러면 $\bar p = \hat z$는 식 (4)를 만족한다. 이 경우 식 (1)은 다음처럼 간략화 될 수 있다.

                      (5)

                      (6)

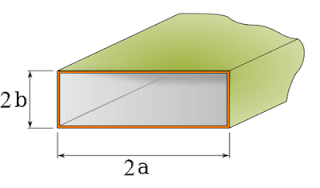

[그림 1] 구형 도파관의 구조(출처: wikipedia.org)

위 내용을 가지고 구형 도파관(矩形 導波管, rectangular waveguide)의 전자장을 표현해 보자. 먼저 생성 함수는 다음처럼 두 가지로 정의한다.

                      (7)

식 (7)의 첫째식에서 윗첨자 $H$는 자기장 경계 조건을 의미한다. 따라서 생성 함수와 안내 벡터 $\bar p = \hat z$를 동시에 고려하면 윗첨자 $H$는 $z$방향에 대한 TE(Transverse Electric) 모드(mode)를 표현한다. 마찬가지로 윗첨자 $E$는 전기장 경계 조건을 의미하며 $z$방향에 대한 TM(Transverse Magnetic) 모드를 나타낸다.
MNL 함수의 유용성은 구형 도파관 내부의 전자장을 구할 때 나타난다. 식 (7)은 단순한 스칼라 함수를 나타내지만 식 (5)와 (6)에 대입하면 구형 도파관에 존재하는 모든 전자장을 쉽게 나타낼 수 있다.

                      (8)

                      (9)

                      (10)

                      (11)

따라서 구형 도파관의 모든 전기장은 다음처럼 간단히 표현된다.

                      (12)

여기서 $A_{mn}$과 $B_{mn}$은 각각 TE$_{mn}$과 TM$_{mn}$ 모드의 계수이다.

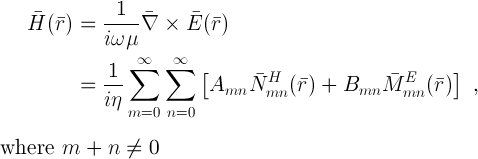

식 (12)에 회전(curl)을 취하고 식 (1)과 (13)을 적용하면 자기장도 식 (14)처럼 얻을 수 있다.

                       (13)

                       (14)

여기서 $\eta$(= $\sqrt{\mu/\epsilon}$)는 고유 임피던스(intrinsic impedance)이다.

MNL 함수에서 $\bar M$과 $\bar N$ 함수는 위에서 사용했지만 $\bar L$ 함수는 쓰지 않았다. $\bar L$ 함수가 없더라도 도파관 내부의 모든 전자장을 표현할 수 있었다. 이건 왜 그런가? 이를 이해하기 위해 $\bar L$ 함수를 다음처럼 구해보자.

        (15)

        (16)

위에 제시한 $\bar L$ 함수에 발산(divergence)을 취하면 다음 관계를 만족한다.

                       (17)

즉, 생성 함수 $\psi$는 0이 아니기 때문에 $\bar L$ 함수의 발산도 0이 아니다. $\bar L$이 식 (12)나 (14)처럼 전기장이나 자기장을 표현한다면 전하(electric charge)나 자하(magnetic charge)가 없는 전기장과 자기장의 발산은 반드시 0이 되어야 하므로 $\bar L$은 구형 도파관의 전자장 표현식에 사용되면 안된다.

식 (5)를 이용하면 함수 $\bar M$과 $\bar L$은 항상 수직인 것을 보일 수 있다.

                      (18)

식 (6)의 마지막식에 $\bar M$의 내적을 취하면  $\bar M$과 $\bar N$도 수직이다.

                      (19)

$\bar N$과 $\bar L$의 내적은 좀 생소하다. 식 (6)을 이용해  $\bar N$과 $\bar L$의 내적을 구해보자.

                      (20)

식 (20)이 0이 되어 $\bar N$과 $\bar L$이 수직이 되는 경우를 찾아보자. 예를 들면 다음 관계식이 가능하다.

                      (21)

전자파가 어떤 경우일 때 식 (21)이 나올까? 우리가 잘 아는 균일 평면파(uniform plane wave)일 때 식 (21)이 성립한다.

[다음 읽을거리]
1. 원통 좌표계의 MNL 함수
2. 구 좌표계의 MNL 함수
